Installazione di un pannello Solbianflex tramite biadesivo e bandelle

Di seguito l’installazione di un pannello Solbianflex SP 50Q sull’ imbarcazione della Marina Militare Italiana Antares, nel mese di luglio 2012.

Step 1

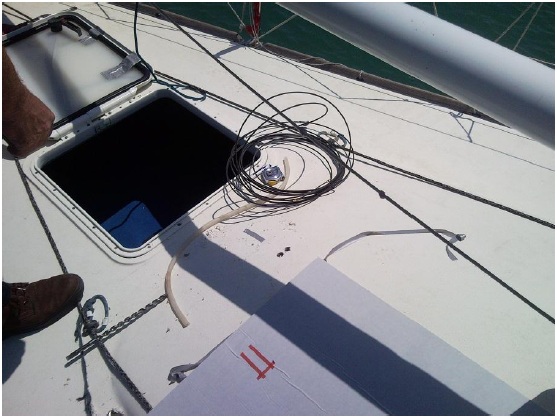

Individuare il punto in cui si desidera installare il pannello fotovoltaico e procedere con la foratura dello scafo dopo aver segnato la posizione delle bandelle posteriori ed aver calcolato lo spazio a disposizione.

Nell’ illustrazione le bandelle sono evidenziate dal nostro rosso nel retro pannello.

Step 2

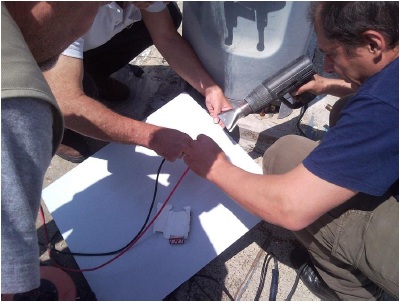

Saldare i cavi alle bandelle del pannello (in questo caso si è scelto di utilizzare un cavo rosso per il polo positivo ed un cavo nero per il polo negativo). Nel punto della saldatura è fortemente consigliato applicare una sezione di guaina termorestringente per assicurare la massima protezione.

Step 3

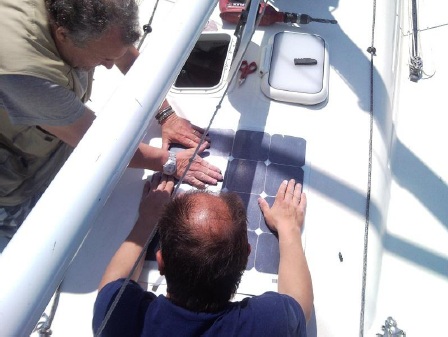

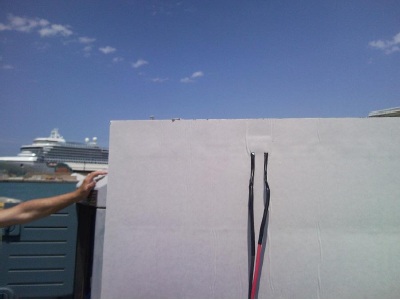

Rimuovere la pellicola di protezione e procedere all’applicazione del pannello nella posizione prestabilita. E’ necessario prestare la massima attenzione in quanto il biadesivo utilizzato è molto potente e di difficile rimozione. I cablaggi saranno portati all’interno della barca tramite i fori praticati allo Step 1.

Step 4

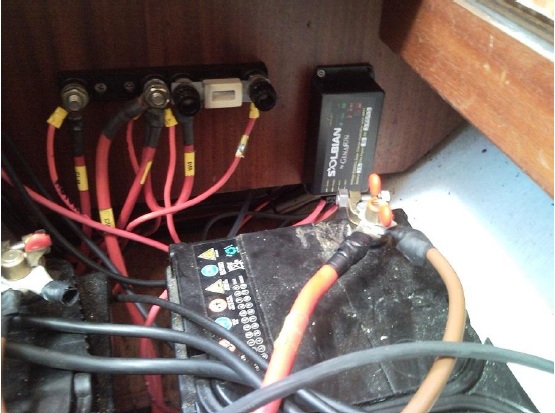

Collegare i cablaggi del pannello al regolatore di carica (nell’immagine un Genasun 12-8 dotato di tecnologia MPPT e StepUp).

Il regolatore di carica verrà successivamente collegato alla batteria all’interno della barca.

Risultato finale

Pannello Solbianflex SP50Q da 50Wp con celle Sunpower installato sulla tuga di una imbarcazione a vela, calpestabile senza alcun intralcio da parte di JunctionBox e cablaggi esterni.
